Potrebujete naprogramovať triedu USB HID? Už nemusíte.


SOS electronic s.r.o.

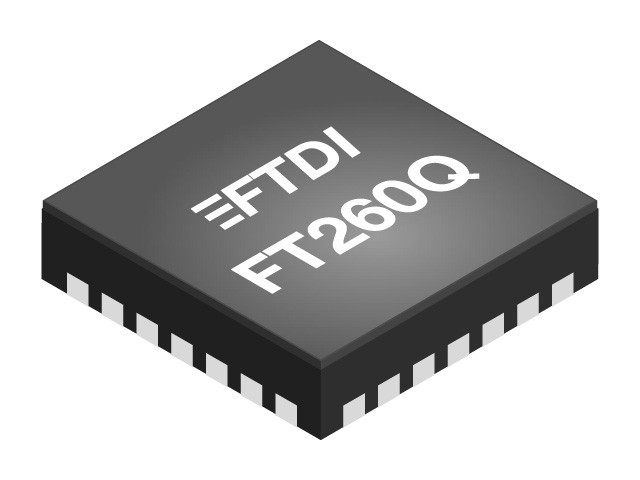

FTDI FT260 implementuje celý USB protokol pre triedu HID (Human Interface Device) na čipe a poskytuje USB 2.0 full speed (12Mbit/s) konektivitu pre široký rozsah periférií komunikujúcich cez I2C alebo UART.

To zahŕňa dotykové panely, PC periférie, IoT snímače ako aj mikrokontroléry alebo zariadenia na báze programovateľnej logiky, zariadenia priemyselnej automatizácie a USB meracie systémy.

Integrovaný obvod používa štandardné ovládače pre USB triedu HID, preto nie je potrebné obávať sa inštalácie ovládačov poskytovaných výrobcom čipu. FT260 poskytuje súčasne rozhrania USB HID/I2C a USB HID/UART. Flexibilné vstupy/výstupy sú kompatibilné s 1,8 až 3,3V systémami. Počas plnej prevádzky spotrebuje iba 24mA a klesne na iba 385 µA po prechode do stavu s nízkym príkonom (suspend mode).

FT260 je prvým zariadením svojho druhu ktoré je v súlade s HID-cez-I2C protokol tak ako je špecifikovaný Microsoftom pre Windows 8. I2C zbernica podporuje 4 rôzne rýchlosti – štandardný mód (SM, 100kHz), rýchly mód (FM, 400kHz), rýchly mód + (FM+, 1MHz) a vysokorýchlostný mód (HS, 3,4MHz) s podporou 7-bitového adresovania.





Integrovaná pamäť eFUSE umožňuje uloženie VID a PID a základných konfiguračných parametrov. Pre rozsiahlejšiu zákaznícku konfiguráciu je potrebná externá EEPROM. Zabudovaný oscilátor s PLL sa zaobíde bez externého kryštálu čo šetrí miesto a znižuje náklady. Okrem toho, na rozdiel od konkurenčných integrovaných obvodov, FT260 má zabudovanú detekciu pripojenia k USB host portu ktorý umožňuje dobíjanie, takže umožňuje efektívnejšie dobíjanie. Obvod je dodávaný v púzdre QFN28 a čoskoro aj v SSOP28.



Vlastnosti
• Jednočipové riešenie pre prevodník USB HID/I2C, UART
• Podporuje 2 USB HID rozhrania, jedno pre I2C a druhé pre UART
• 2 vývody pre výber rozhrania I2C, UART alebo obe súčasne
• Možnosť pristupovať k zariadeniu priamo cez triedu HID na väčšine operačných systémov a cez Windows knižnicu poskytujúcu API
• Detekcia pripojenie k USB portu umožňujúcemu dobíjanie – veľmi užitočné pre zariadenia napájané z akumulátorov.
• Zariadenie v súlade s USB 2.0 full speed, celý USB protokol je realizovaný na čipe
• Kompatibilný s USB UHCI / OHCI / EHCI / XHCI host.
• Integrovaný oscilátor s PLL – externý kryštál nie je potrebný.
• Konfigurovateľné rozhranie I2C master splňujúce špecifikáciu verzie 2.1 a 3.0.
• Podpora 4 rýchlostí komunikácie cez I2C – štandardný mód (SM, 100kHz), rýchly mód (FM, 400kHz), rýchly mód + (FM+, 1MHz) a vysokorýchlostný mód (HS, 3,4MHz)
• Robustný FTDI UART kontrolér s hardvérovým a softvérovým riadením toku dát. Prenosová rýchlosť 1,2 kbaud až 12 Mbaud (RS422, RS485 a RS232), úrovne TTL
• Konfigurovateľné vstupy/výstupy ovládané užívateľským SW v rámci triedy USB
• Pamäť eFUSE na čipe pre USB VID/PID a základnú konfiguráciu obvodu. Ak je potrebná rozsiahlejšia užívateľská konfigurácia je potrebná, externá I2C EEPROM
• Detekcia +5V USB VBUS
• Podpora napájania z USB a vlastného napájania.
• Typický odber prúdu za prevádzky 24mA a iba 385 µA po prechode do úsporného módu (suspend)
• CMOS 3,3V výstupy (pracujú až do 1,8V s externými pull-up rezistormi) a TTL kompatibilné vstupy
• Samostatné napájacie napätie pre vstupy/výstupy 1,8 až 3,3V
• Konfigurovateľný prúd dodávaný výstupmi 4 mA, 8mA, 12mA and 16 mA
• Automatická inicializácia po pripojení napájania (power-on reset)
• Priemyselný rozsah prevádzkových teplôt -40 až 85?C
• Dostupné v bezolovnatom (v súlade s RoHS) púzdre QFN28 a čoskoro aj SSOP28
• Vývojový modul UMFT260EV (bude dostupný čoskoro) pre testovanie a vývoj.



FT260 je naša štandardná skladová položka. Pre viac informácií si prosím pozrite naše FTDI stránky. V prípade záujmu prosím kontaktujte SOS electronic s.r.o. na info@soselectronic.sk.
