Získajte maximum z obmedzeného zdroja enegie

LTC3127 prichádza s programovateľným obmedzením stredného prúdu s presnosťou ±4% a rozsahom 200 až 1000mA, čo ho robí ideálnym pre GSM modemy alebo nabíjač superkondenzátorov zo zdroja so striktne obmedzeným výstupným prúdom.

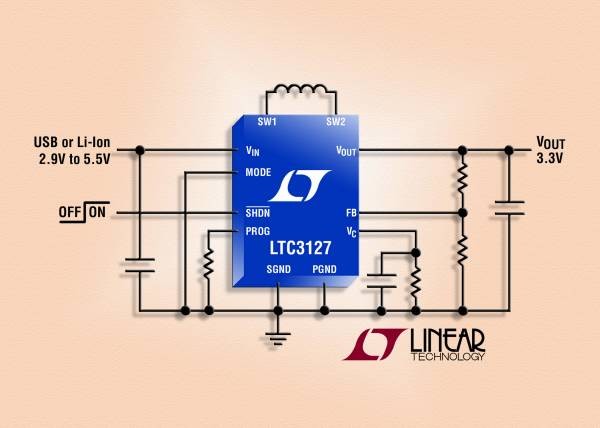

LTC3127 je synchrónny menič nadol-nahor s účinnosťou až 96% s integrovanými dvoma N-kanálovými MOSFET a dvoma P-kanálovými MOSFET. Stabilizuje výstupné napätie ak je vstupné napätie väčšie, rovné alebo menšie ako výstupné. Dokáže dodať výstupný prúd do 1A. Rozsah vstupného napätia 1,8 až 5,5V a rozsah výstupného napätia je 1,8 až 5,25V je kompatibilný so všetkými typmi slotov pre PC karty, USB a jedno-článkovým Li-Ion alebo dvoj/troj-článkovými alkalickými/NiCd/NiMH akumulátormi.

Topológia "nadol-nahor" (buck-boost) so slučkou prúdovej spätnej väzby (current-mode) poskytuje spojitý prechod medzi všetkými pracovnými modmi, a tým zjednodušuje návrh a zaručuje excelentné parametre. LTC3127 využíva dve slučky spätnej väzby. Vnútorná slučka spätnej väzby je interne kompenzovaná a obmedzuje vstupný prúd na zadanú hodnotu. Vonkajšia slučka spätnej väzby reguluje výstupný prúd tak, aby bolo dosiahnuté požadované výstupné napätie. Je externe kompenzovaná, čo umožňuje stabilnú prevádzku LTC3127 ako všeobecne použiteľný menič nadol-nahor s výstupným kondenzátorom 44uF s nízkym ESR, ale tiež aj ako zdroj pre GSM modem triedy 8 s výstupným kondenzátorom 4400uF alebo dokonca ako nabíjač superkondenzátora 100F.

Spínacia frekvencia LTC3127 je 1,35MHz, čo umožňuje minimalizovať veľkosť externých súčiastok. Pre aplikácie vyžadujúce najnižší možný šum je možné zakázať burst mód a prepnúť LTC3127 do núteného PWM módu, čo redukuje šum a možné VF interferencie.

Keď je vyžadovaná maximálna účinnosť, burst mód umožňuje kľudový prúd iba 35uA. Prúd vo vypnutom stave je iba 1uA, čo ešte viac predlžuje prevádzku z akumulátorov. Ďalšie vlastnosti zahrňujú ochranu voči prehriatiu a odpojenie výstupu.

LTC3127EMSE je dostupný v 12-vývodovom tepelne vylepšenom MSOP púzdre a LTC3127EDD je dostupný v 10-vývodovom DFN púzdre.

Ďalšie informácie Vám poskytne dokumentácia k LTC3127 . Pre bližšie informácie o výrobkoch Linear Technology prosím kontaktujte SOS electronic s.r.o. na info@soselectronic.sk.

Možnosti použitia
• GSM modem napájaný z USB
• Nabíjačka pre superkondenzátory
• Ručné testovacie prístroje
• Bezdrôtové terminály

Vlastnosti

Programovateľné (200 až 1000mA) prúdové obmedzenie strednej hodnoty vstupného prúdu s presnosťou ±4%
Stabilizované výstupné napätie pri vstupnom napätí väčšom, rovnom alebo menšom ako výstupné napätie
Rozsah vstupného napätia 1,8 až 5,5V, rozsah výstupného napätia 1,8 až 5,25V
Výstupný prúd: 0,6A, VIN > 1.8V, 1A VIN > 3V
Iba jedna cievka
Synchrónne usmernenie: účinnosť až do 96%
Voliteľná prevádzka v burst móde: IQ = 35μA
Výstup je odpojený vo vypnutom móde, IQ < 1μA
Malé, tepelne vylepšené 12-vývodové MSOP alebo 10-vývodové (3mm × 3mm × 0.75mm) DFN puzdro
